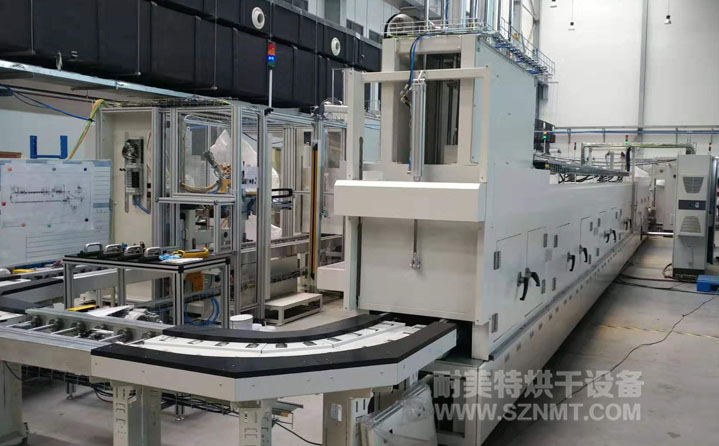

一、新能源汽車定子加熱冷卻隧道爐主要技術參數
1、工藝：生產節拍113S/件；產品重量KG 托盤KG；輸入溫度：殼體180℃；輸出產品溫度：25℃±15℃，冷卻時間：23min；
2、內膽尺寸：冷卻區長5148*進料口高900*內寬1600mm；
3、外形尺寸（約）：總長6000*高2150*寬1800mm；冷卻區長6000mm（分6個工位冷卻）雙通道12個工位滾道離地高750mm；
4、風向：冷卻區從上至下強制鼓風。頂部回風，內循環；
5、電源：三相五線制，380V，50HZ；
6、功率：約20KW；
7、外殼材料：采用2mm冷板折彎而成，表面磷化，高溫靜電噴塑處理，耐腐蝕易清洗。外殼顏色“RAL7035”；
二、新能源汽車定子加熱冷卻隧道爐特征
1、內膽材料：采用1.5mm厚冷板噴塑制作；保持內膽清潔無塵，防生銹、耐腐蝕；
2、爐體底架：采用50*50*2mm碳鋼方通焊接制作；
3、檢修：側面配有檢修門，檢修門與PLC程序有邏輯安全互鎖功能，當維修門打開時，設備應停止運行。
4、固定：設備支腿打M16化學螺栓固定在地面；
三、新能源汽車定子加熱冷卻隧道爐安全功能
1、接地保護：結構件安全接地保護（配有接地銅排）；
2、電源缺相、相序保護：配有相序保護器；
3、安全標識：設備上貼有：高壓危險、注意燙傷等安全標識；
4、信號燈：裝有西門子三色燈塔，型號TKSY提供參考圖紙；
| 獨特性能 | 客戶可選配置 |
|
內膽鏡面不銹鋼材質，潔凈度更佳；
內部采用優質保溫材料制作，保溫隔熱效果好；
升溫時間快,溫度穩定精準；
雙重超溫保護,電氣控制安全可靠；
輸送帶變頻調速，輸送速度平穩可調；
設有輸送帶防偏移裝置，輸送帶松緊可調；
采用智能型溫度控制器，PID自動演算，LED顯示；
進口SSR/SCR輸出控制單元，控溫精度高；
國內一流的隔熱、斷熱技術，密封效果顯著；
機體外殼溫度低，對室內環境溫度影響較?。?/div>
節能省電、安全環保
|
可充氮氣氣氛保護,達成無氧化烘烤環境。
顏色、溫控系統、輸送系統可依客戶需要選擇配備；
顏色選擇圖例
 客戶可以依照色卡指定色彩制作。
|
| ※根據烘烤產品設計不同的輸送烘烤方式，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
| 控制系統選配 | |
| 按鈕開關控制 | 觸摸屏人機界面 |
| 輸送帶選配 | ||
| 不銹鋼網帶 | 鐵氟龍網/布帶 | 附件鏈傳送帶 |
| 鏈板輸送帶 | 雙節距鏈條穿桿傳送帶 | PCB專用輸送鏈 |
| 玻璃行業專用傳送系統 | PVC皮帶 | 耐高溫帆布傳送帶 |
| 滾輪輸送 | 滾筒式輸送 | 非標定制輸送系統 |
| 溫控器 | |||
|
臺灣CAHO智能型溫控器 |
 |
日本FUJI智能型溫控器 |
 |
|
日本進口OMRON溫控器 |
 |
美國Honeywell溫控器 |
 |
| 溫度記錄儀 | |||
|
多通道彩屏無紙記錄儀 |
 |
多通道有紙記錄儀 |
 |
|
進口PARTLOW圓圖溫度記錄儀 |
 |
進口YOKOGAWA 48通道溫度記錄儀 |
 |
| 記錄組 | |||
|
手提式溫度記錄器組12點 |
 |
IR 電腦溫度記錄器組12點~48點 |
 |
| 觸摸屏+PLC | |||
| 威倫7寸 |  |
Proface |  |
| 三菱 |  |
西門子 |  |
| 工控機以太網遠程監控 | |||
 |
|||
| 計時器30分，進口LED數顯式計時器，0-9999 S/M/H可設定，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
 |
 |
 |
 |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |
 |
 |
 |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
 |
 |
 |
| 工業冷卻機型 | 風機強制冷卻型 | FFU冷卻型 |
