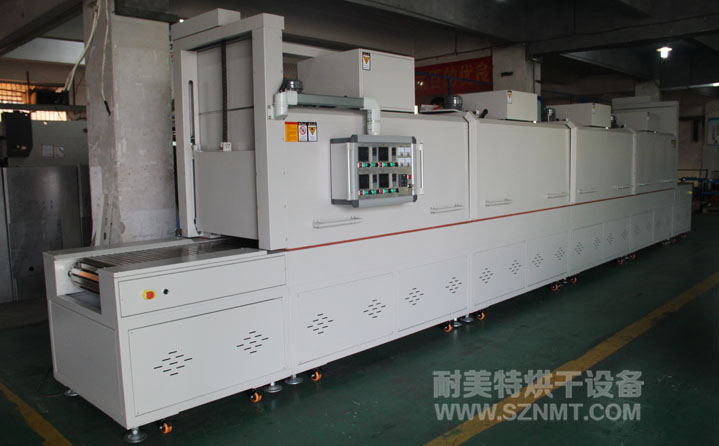

一、10.2米點膠固化隧道式烘干爐主要技術參數
1、內膽尺寸：烘干區;長8000*凈高500*內寬650mm；
2、外形尺寸（約）：總長10200mm*總高1770mm（不含馬達高）*總寬1050mm，地面到網帶的高度為900mm，內寬為650mm，進料高度為500mm；烘干部分總長8000mm，分4段，每段2000mm，烘干區前后設有自動升降門；出口處需設有阻擋氣缸和治具感應，可以自動和手動運行。可以手動清板，把機內托盤手動放出。
3、溫度范圍：室溫+20℃～+150℃(可調) ；
4、儀表顯示精度：≤±0.1℃；
5、溫度均勻度：≤±5℃(空載)；
6、升溫速率：≤8℃/min；
7、運風方式：水平循環運風；
8、外殼溫度：設備在150℃以內，外殼溫度不高于室溫+15℃，爐口及接縫處除外；
9、電源：三相五線制，380V，50HZ；
10、總功率：50KW左右；

二、10.2米點膠固化隧道式烘干爐爐體結構特征
1、外殼材料：采用1.5mm厚冷軋板（強度、塑性和焊接綜合性能好）折彎焊接制作；
2、內膽材料：采用1.2mm厚不銹鋼板制作，保持內膽清潔，防生銹、耐腐蝕；
3、爐體底架：采用50*50*1.5mm方通制作，保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可防止爐體變形。
4、保溫材料：采用100K加密型硅酸鋁棉，具有不可燃燒，隔熱性強等特點，厚度為100mm, 底部有隔熱層；
5、傳動部分：采用不銹鋼板鏈傳動（分2節傳動），傳動馬達采用0.75KW永坤齒輪馬達，配1P變頻器調速，速度10m/min可調；
三、10.2米點膠固化隧道式烘干爐控制系統
1、運風馬達：配凱東0.75KW運風馬達；
2、風輪：配10.5寸多翼式風輪；
3、輻射加熱：發熱管采用U型發熱管控制發熱, 帶散熱片；
4、加熱管控制：采用SSR固態繼電器控制每組發熱管；
5、溫度傳感器：歐姆龍3米標準型，K型熱電偶；
四、10.2米點膠固化隧道式烘干爐功能
1、超溫報警：當實際檢測溫度超過超溫保護溫控設定值時，自動切斷加熱電源，起到雙重保護功能；
2、聲光報警：配帶蜂鳴器的報警燈。
3、接地保護：結構件安全接地保護。
五、10.2米點膠固化隧道式烘干爐環境條件
1、環境溫度：-5℃～+40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz；
六、10.2米點膠固化隧道式烘干爐培訓
進行技術培訓
